当社の技術により開発したオリジナル製品TODETシリーズ(赤色LDモジュール)です。
可視光源、センサー向け、受光感度計測などに使用されております。

赤色LDモジュールのスペック

todet1 todet2
TODET-LRC-03650 TODET-LRCFW-03650

特長

製品内部に径2.5mmフェルールが装備され、光ファイバーとのフィジカルコンタクトにより効率よく光ファイバーに入射します。
モニターPDを実装していますので安定した光出力が得られ、入射光(赤色)は光ファイバーを通り5Km先でも視覚確認が可能です。
殆どの光コネクター(SC,FC,ST)との接続が可能で、2.5mm-1.25mm変換アダプター(別売)によりMU,LCコネクターも接続可能です。

性能

項目 記号 標準 単位
光出力 Po 3.2 mW
光波長 λp 650 nm
しきい値 Ith 20 mA
動作電流 Iop 30 mA
動作電圧 Vop 2.3 V
モニター電流 Im 0.2 mA
動作周囲温度 Topr -10~50

基本構造

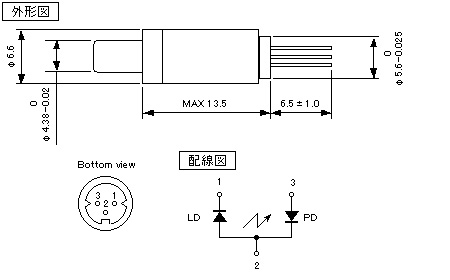

【 TODET-LRC-03650寸法図 】

dr1

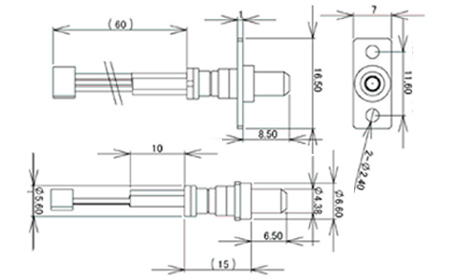

【 TODET-LRCFW-03650寸法図 】

dr2

適用例

光ファイバー施設確認用、光ファイバー断線チェック、光センサー用光源、光ガイド光源。

各製品の詳細、および、カスタマイズも可能ですので、ご気軽にお問合せください。
